Интегрированная система производства водорода, CNDQ
Система электролиза щелочной воды для производства экологически чистого водорода

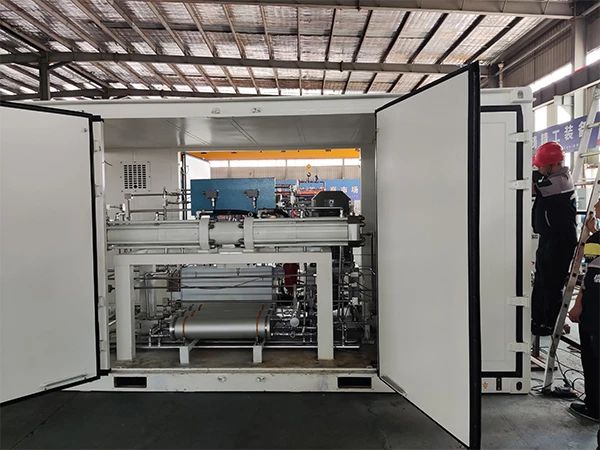

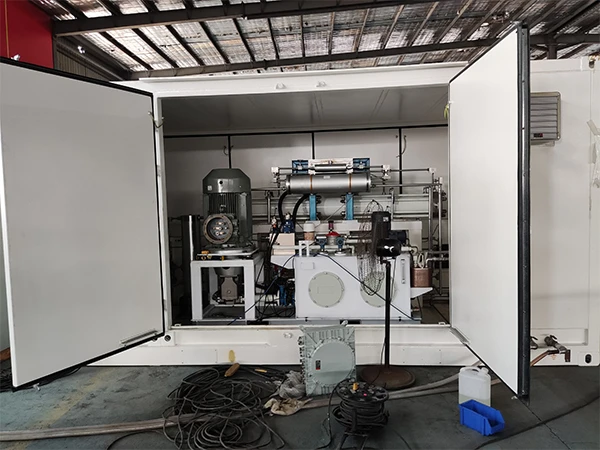

Интегрированная система производства водорода Xinran CNDQ предназначена для подачи водорода в энергосистемы с производительностью водорода 5-15 Нм ³/ч на единицу. Электролизер, блок газожидкостной сепарации и установка для сушки водорода объединены в одну систему, что сокращает объем работ по размещению и подключению оборудования на площадке. Интегрированная система производства водорода подходит для небольших применений водорода с лимитированной площадью, автоматизацией и оперативным управлением.
- Объединяет электролизер, блок газожидкостной сепарации и установку для сушки водорода в одну систему
- Комбинирует производство водорода и сушку для сокращения этапов установки и эксплуатации на месте
- Поддерживает полностью автоматизированное управление
- Есть возможность присоединения к распределенной системе управления заказчика (РСУ)
- Поддерживает централизованное удаленное наблюдение и работу без дежурного персонала
- Чистота водорода после очистки может достигать 99.999%, с температурой конденсации -60 °C
| Model | Электролизер capacity (Nm3/h) | Oxygen production capacity (Nm3/h) | Hydrogen purity before purification (V/V) | Oxygen purity before purification (V/V) | Hydrogen purity after purification (V/V) | Operating load | Working pressure (MPa) | Working temperature (℃) | DC power consumption (kW·h/m3H2) |
Hydrogen moisture content (g/m3) | Hydrogen alkali content (mg/m3) | Electrolyte concentration |
| 5 | 2.5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% KOH | |
| 10 | 5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% KOH | |
| 15 | 7.5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% KOH |
| Модель | Проивзодительность водорода (Нм3/ч) | Производство кислорода (Нм3/ч) | Чистота водорода перед очисткой (% об ) | Чистота кислорода перед очисткой (% об ) | Чистота водорода после очистки (% об ) | Рабочая нагрузка | Рабочее давление (Мпа) | Рабочая температура (℃) | Потребляемая мощность постоянного тока (кВт·ч/м3 водорода) |
Влажность водорода(г/м3) | Содержание водородной щелочи (мг/м3) | Концентрация электролита |
| 5 | 2.5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% гидроксида калия | |
| 10 | 5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% гидроксида калия | |
| 15 | 7.5 | ≥99.9% | ≥99.2% | ≥99.999% | 50%-100% | 1.5~3.2 | 95±5 | ≤4.5 | ≤4 | ≤1 | 30% гидроксида калия |
